模具立式加工中心系列
模具立式加工中心系列：M9
产品特点
- 丝杆高精度恒温控制技术
- 24T、32T、40T、48T、64T、80T超多刀具数量规格选择
- 三轴伺服电机扭矩18/18/28NM
- 高刚性的机架结构设计

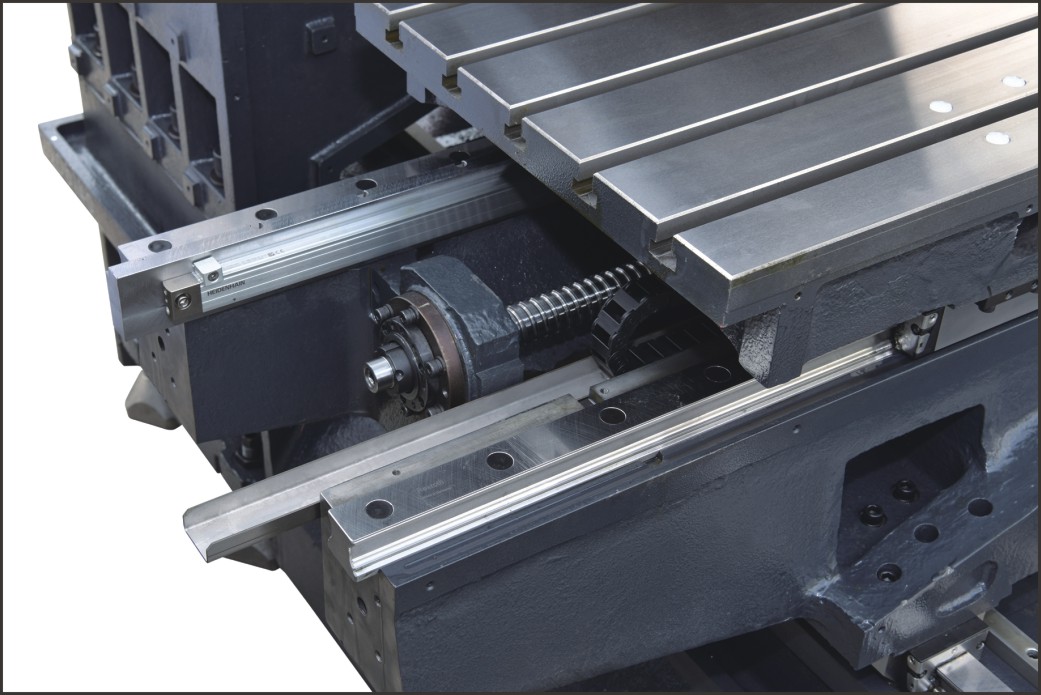

- 三轴预拉伸结构
- 三轴45滚柱P级及以上导轨配置
| 项目 | 单位 | M9 |
| 工作台尺寸 | mm | 1100*520 |
| 加工范围 | mm | 900*560 |
|
T槽尺寸（中心距*槽宽*槽 数） |
mm | 100*18*5 |
| 工作台最大载重 | kg | 700 |
| X/Y/Z轴行程 | mm | 900/560/600 |
| 主轴鼻端至工作台面 | mm | 150-750 |
| 主轴中心至Z轴护照面 | mm | 565 |
| 主轴锥孔 | BT40/HSK64A | |
| 主轴转速 | rpm | 8000/12000/15000 |
| 主轴传动方式 | 皮带式/直联式 | |
| 主轴电机（发那科系统） | KW | 11-15 |
| 连续额定扭矩 | N.m | 70/52.5 |
| 切削进给（X\Y\Z轴） | mm/min | 1~16000 |
| 快速进给（X\Y\Z轴） | mm/min | 30000/36000 |
| 定位精度 | mm | 0.005 |
| 重复定位精度 | mm | 0.003 |
| 刀具数量 | T | 24 |
| 换刀方式 | 圆盘刀臂 | |
| 最大刀具直径 | mm | Φ80(Φ150) |
| 最大刀具长度 | mm | 300 |
| 最大刀具重量 | kg | 7 |
| 刀柄形式 | BT40-45° | |
| 换刀时间 | s | 2.0 |
| 电源需求 | Kva | 25 |
| 机台重量 | kg | 5500 |
| 占地面积（长*宽*高-含水箱） | mm | 2500*2700*2900 |
