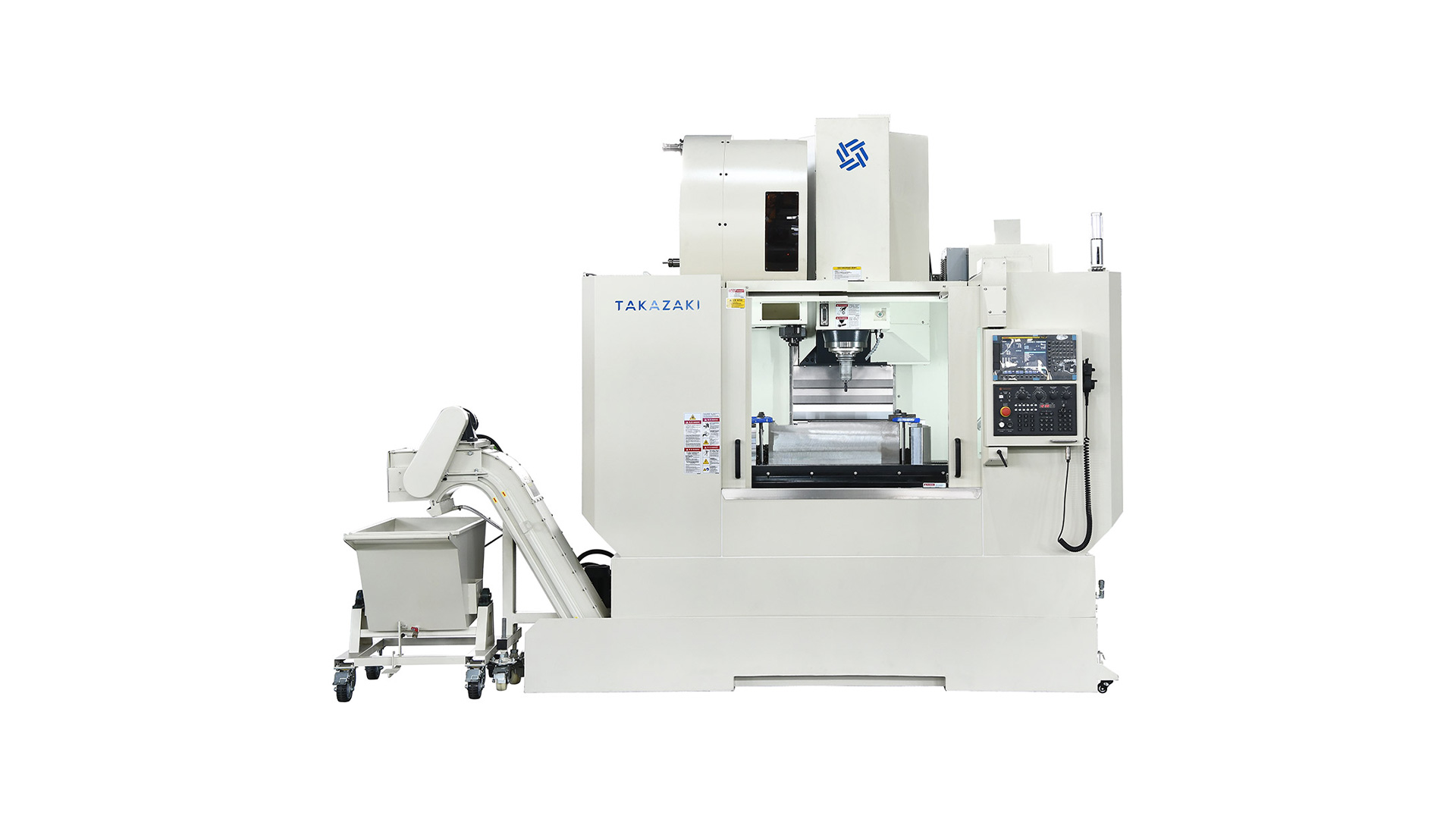

M系列
1.丝杆高精度恒温控制技术
2.24T、32T、40T、48T、64T、80T超多刀具数量规格选择
3.三轴伺服电机扭矩18/18/28NM
4.高刚性的机架结构设计
5.三轴预拉伸结构
6.三轴45滚柱P级及以上导轨配置
| 项 目 | 单位 | M8 | M9 | M10 |
| 工作台尺寸 | mm | 1100*430 | 1100*500 | 1300*550 |
| 加工范围 | mm | 800*450 | 900*560 | 1000*550 |
|
T槽尺寸(中心距 *槽宽*槽数) |
mm | 125*18*3 | 100*18*5 | 100*18*5 |
| 工作台最大载重 | kg | 500 | 700 | 1200 |
| X/Y/Z轴行程 | mm | 800/450/550 | 900/560/600 | 1000/550/600 |
| 主轴鼻端至工作台面 | mm | 150-700 | 150-750 | 150-750 |
| 主轴中心至Z轴护罩面 | mm | 455 | 565 | 560 |
| 主轴锥孔 | HSK63A | BT40 | HSK63A | |
| 主轴转速 | rpm | 15000 | 15000 | 15000 |
| 主轴传动方式 | 直联式 | 直联式 | 直联式 | |
| 主轴电机(发那科系统) | kw | 11-15 | 11-15 | 11-15 |
| 扭矩 | N.m | 47.7 | 47.7 | 47.7 |
| 切削进给(X/Y/Z轴) | mm/min | 1~10000 | 1~16000 | 1~16000 |
| 快速进给(X/Y/Z轴) | mm/min | 48000 | 30000 | 30000 |
| 定位精度 | mm | 0.008 0.008 | 0.008 0.008 | 0.008 |
| 重复定位精度 | mm | 0.005 0.005 | 0.005 0.005 | 0.005 |
| 刀具数量 | T | 24 24 | 24 24 | 32 32 |
| 换刀方式 | 圆盘刀臂 | 圆盘刀臂 | 圆盘刀臂 | |
| 最大刀具直径 | mm | φ80(φ150) | φ80(φ150) | φ78(φ150) |
| 最大刀具长度 | mm | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 |
| 刀柄形式 | HSK63A | BT40-45° | HSK63A | |
| 换刀时间 | s | 1.8 | 1.8 | 1.8 |
| 电源需求 | 15 | 25 | 30 | |
| 机台重量 | kg | 4500 | 4800 | 7600 |
| 占地面积(长*宽*高-含水箱) | mm | 2240*2346*2826 | 2650*2800*2900 | 4250*2580*3200 |
