P-1370

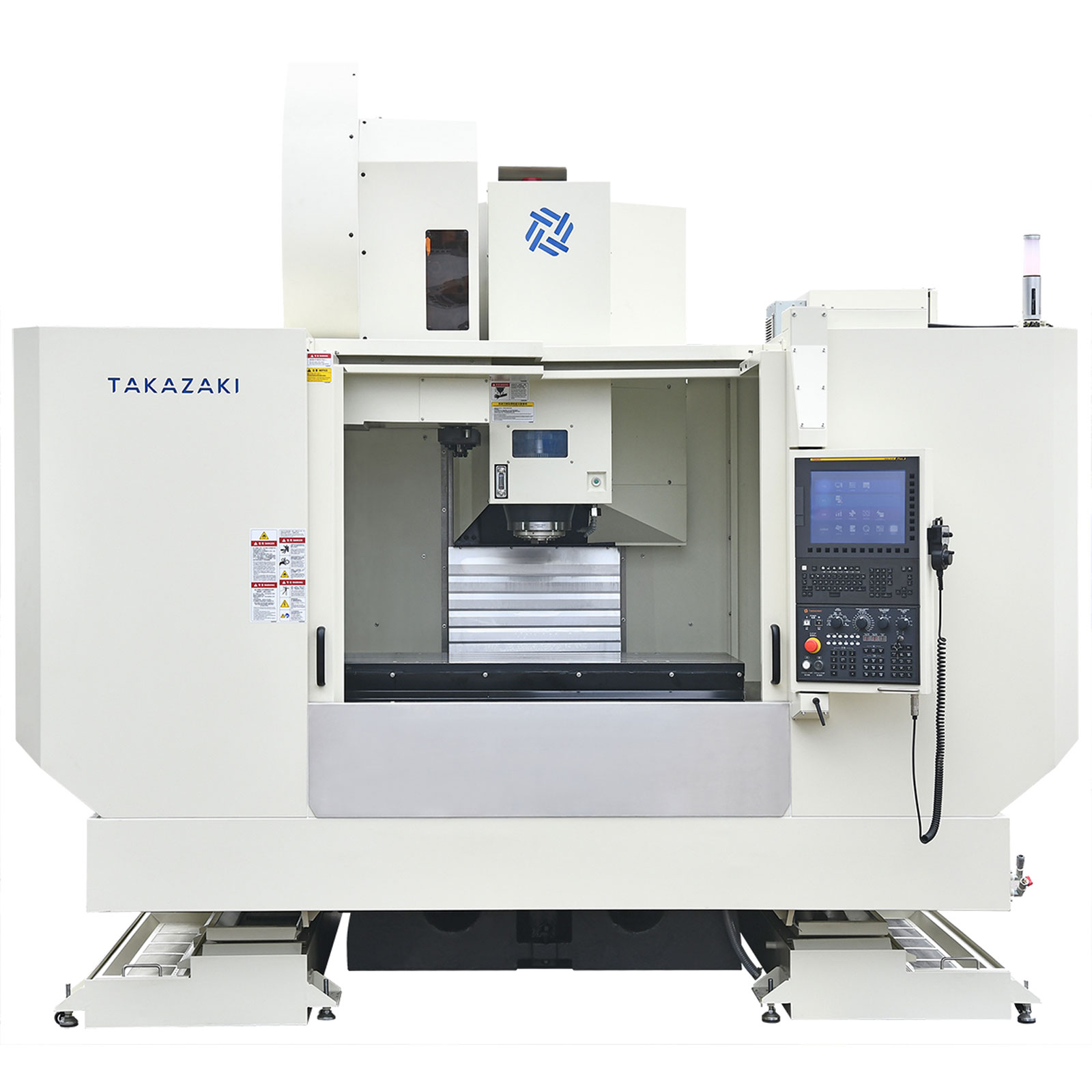

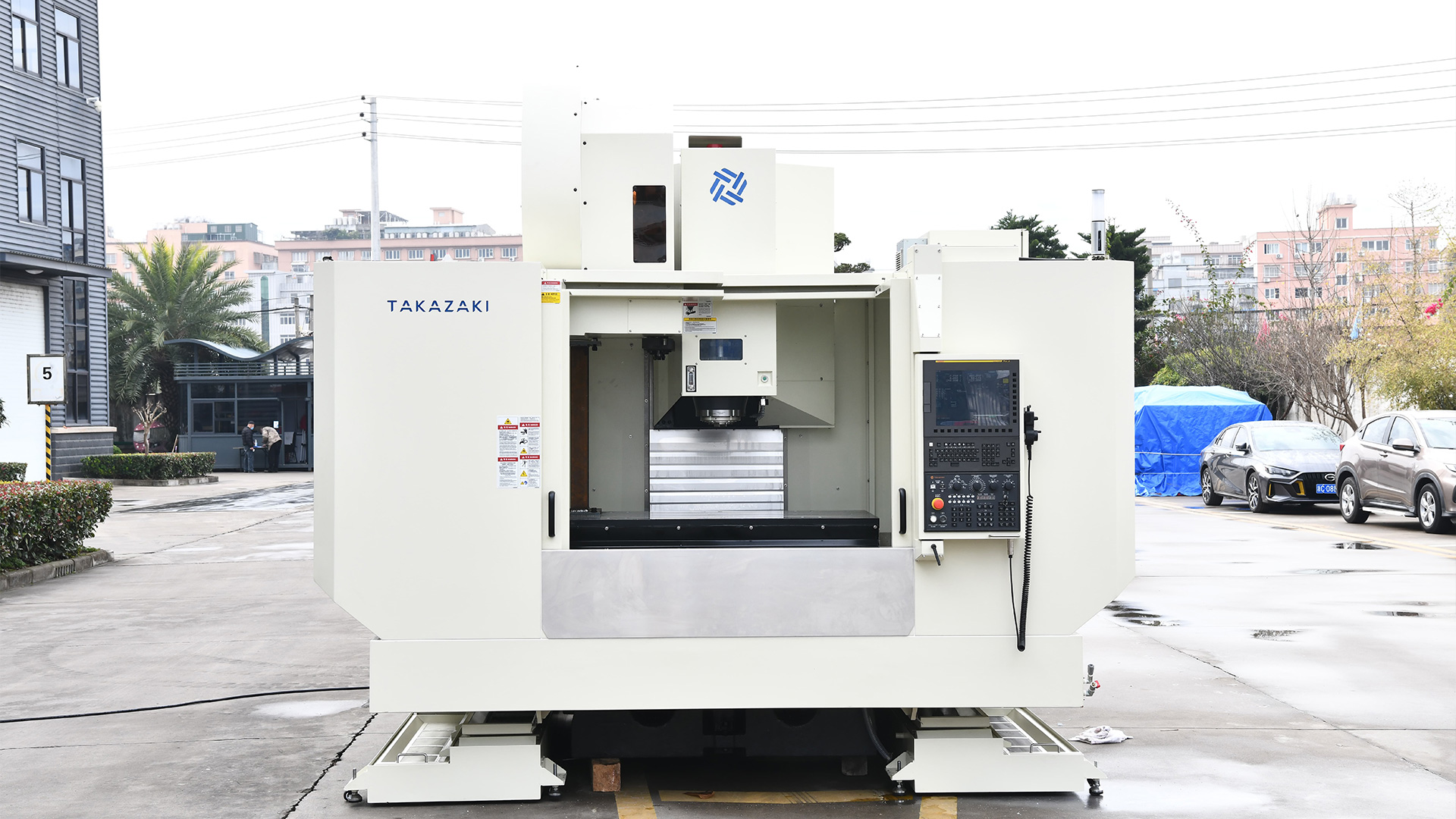

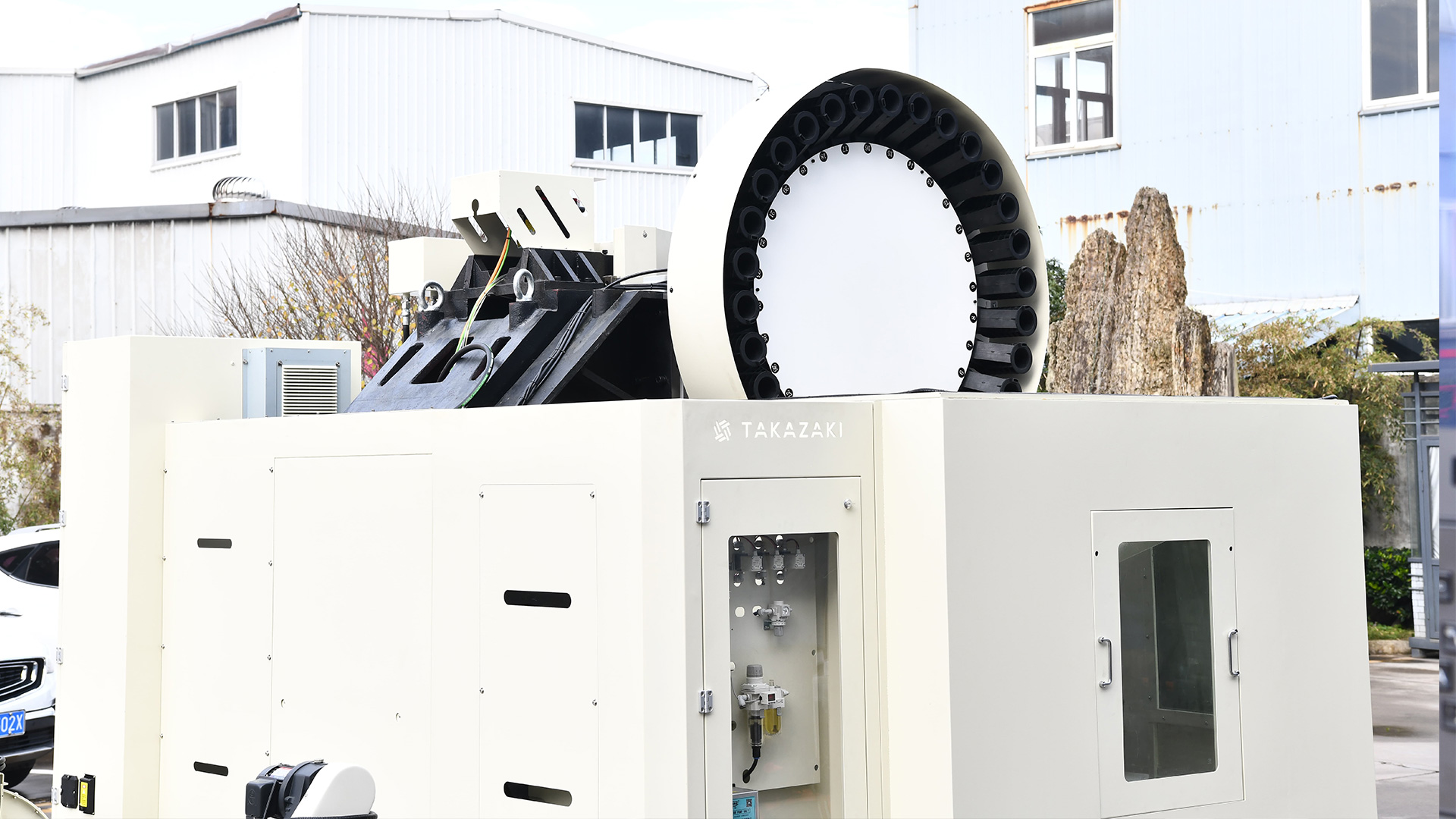

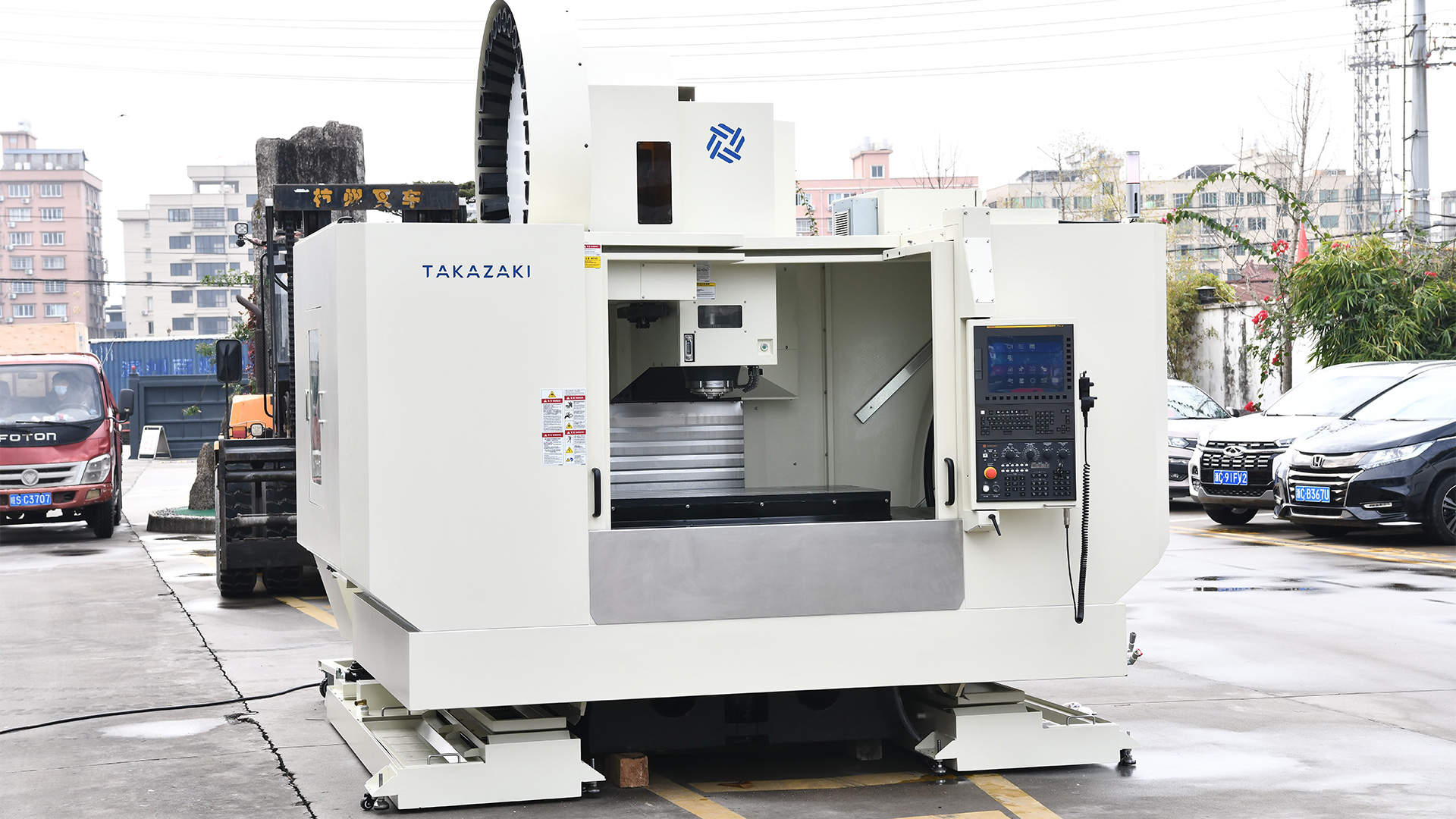

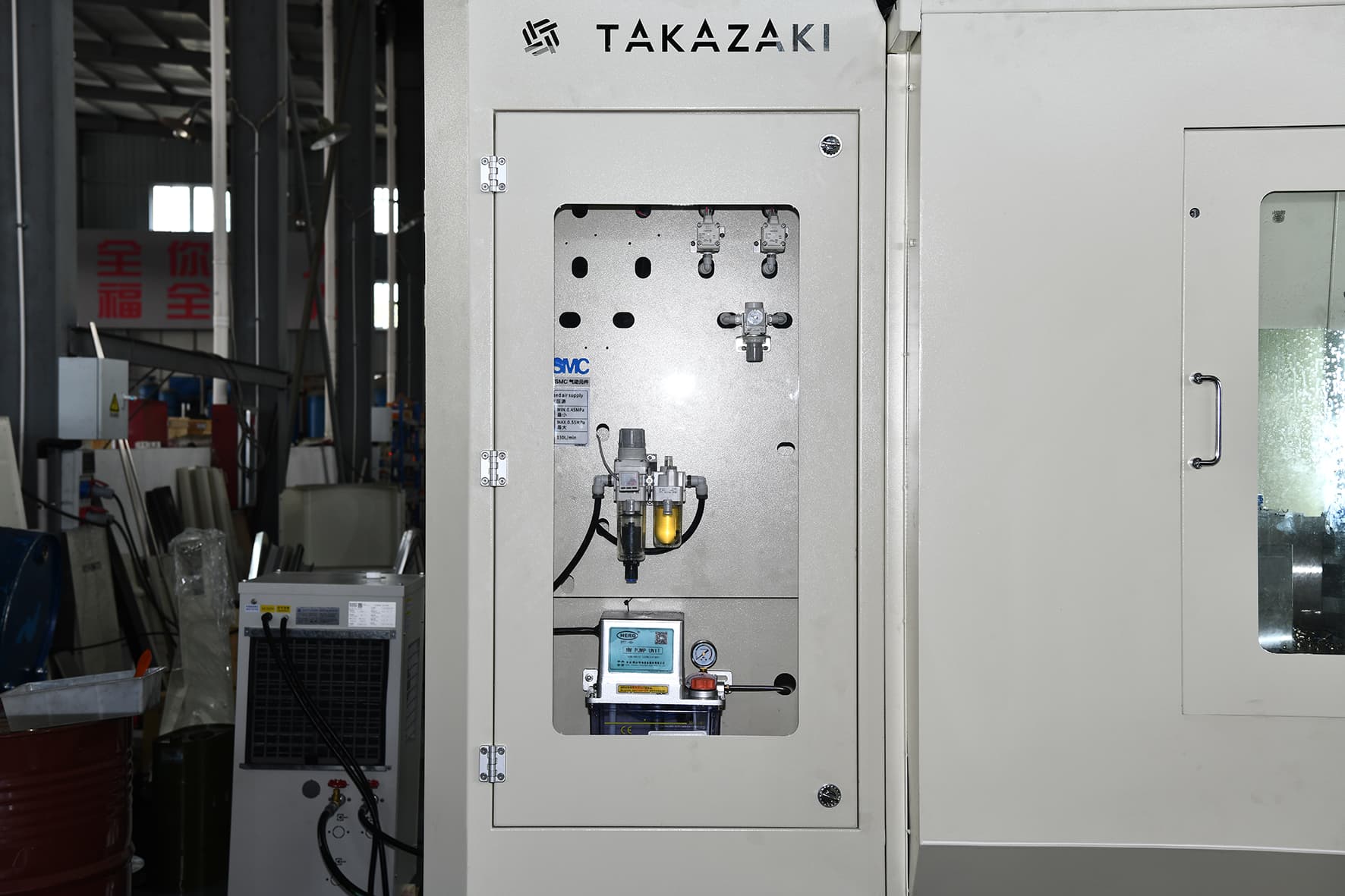

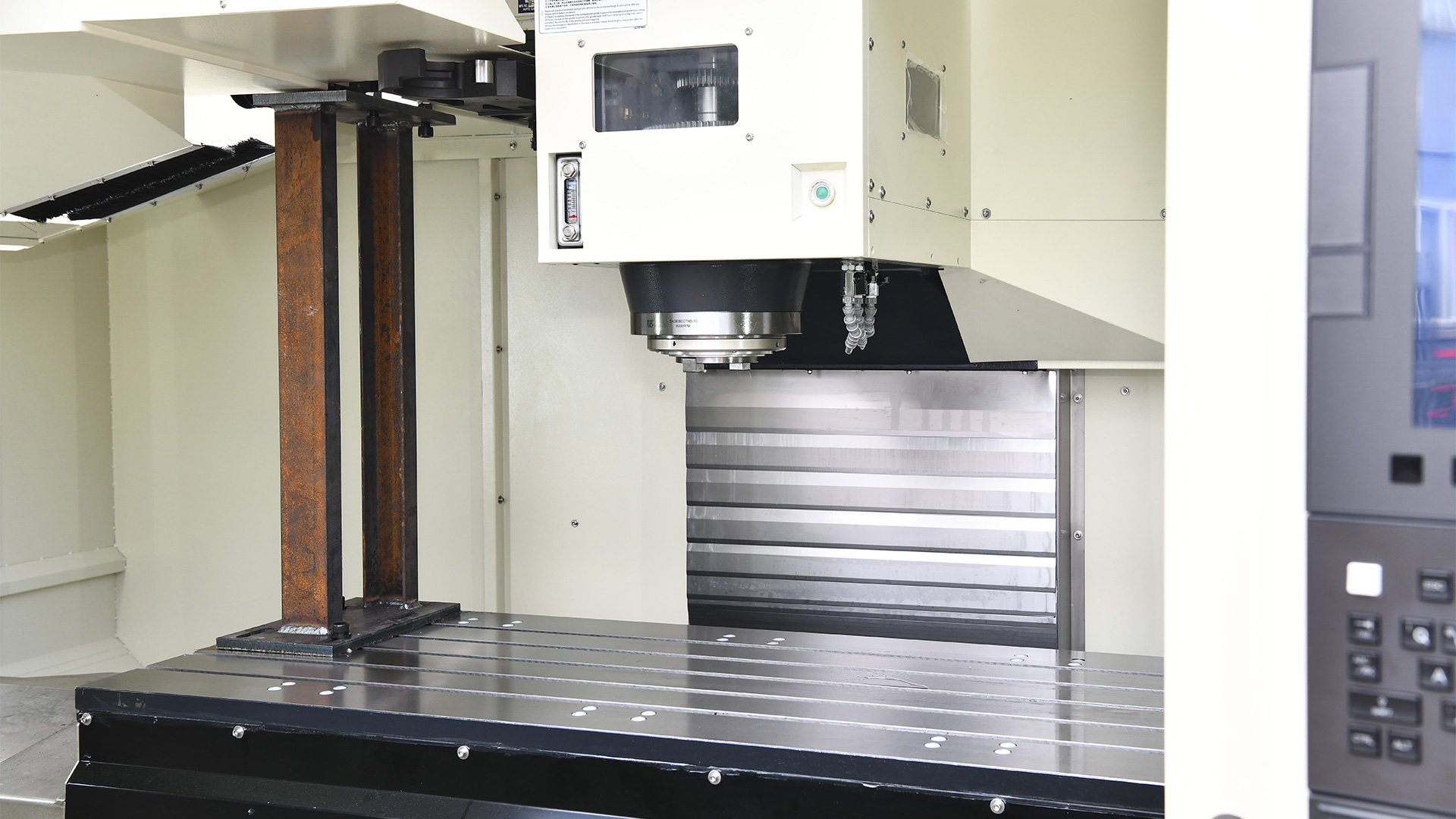

P1370立式加工中心采用高强度铸铁材料，经严谨的树脂砂工艺铸造而成，具有出色的刚性和稳定性。该机床可完成钻削、铣削、镗孔等多种工序，适用于盘类、板类、壳体等复杂零件的加工。技术参数包括：X/Y/Z轴行程1300X700X700mm，工作台尺寸1500*650mm，主轴转速50～6000r/min，定位精度0.005mm。配置方面，P1370采用台湾齿轮箱、丝杆和圆盘刀库，并配备自动润滑系统和冷却水泵，确保高效精准加工。

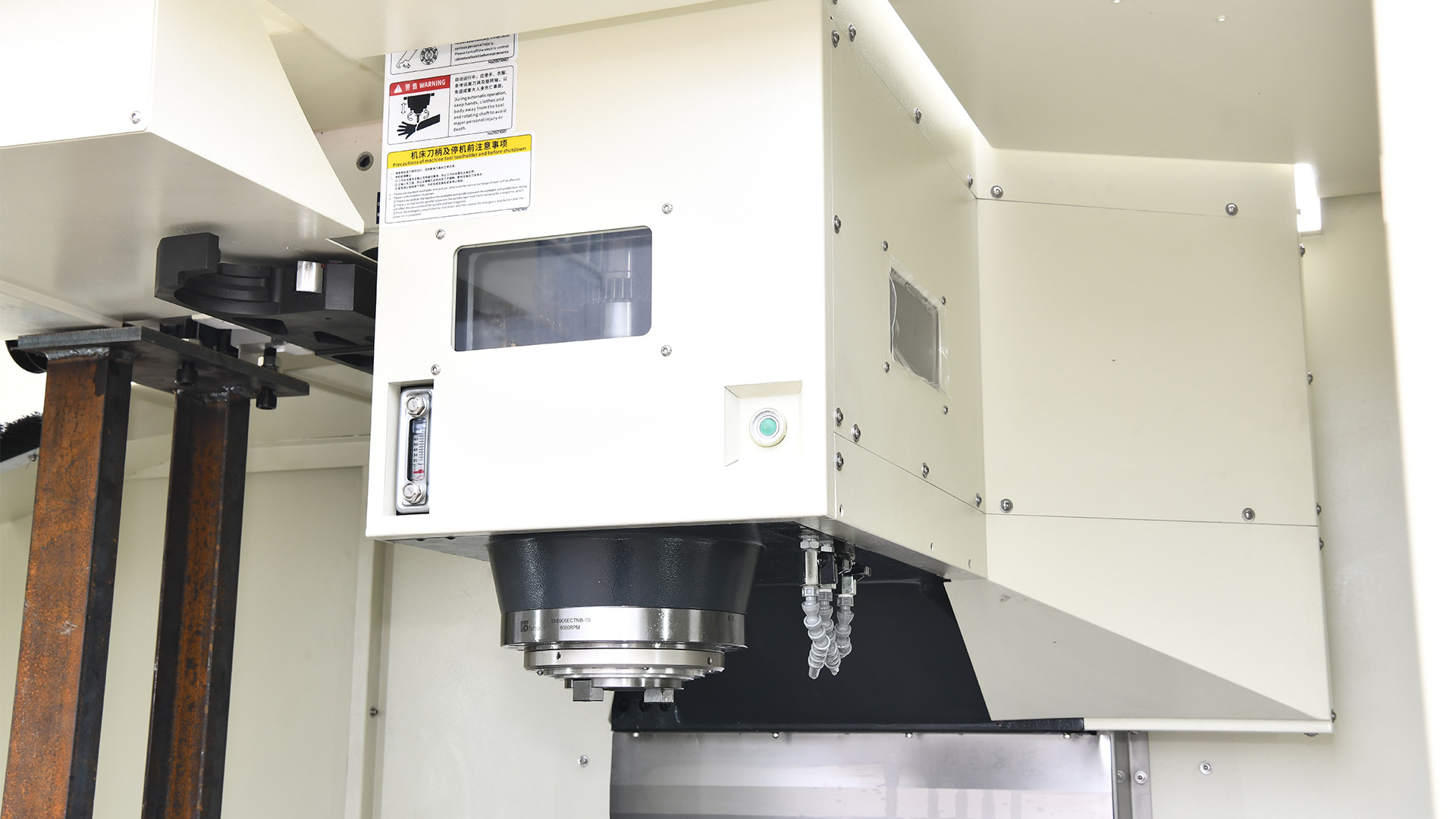

1.齿轮箱4倍高扭矩主轴箱
2.扎实的机架结构设计
3.14寸触摸屏高响应控制系统
4.标配双链板后排屑，排屑更方便

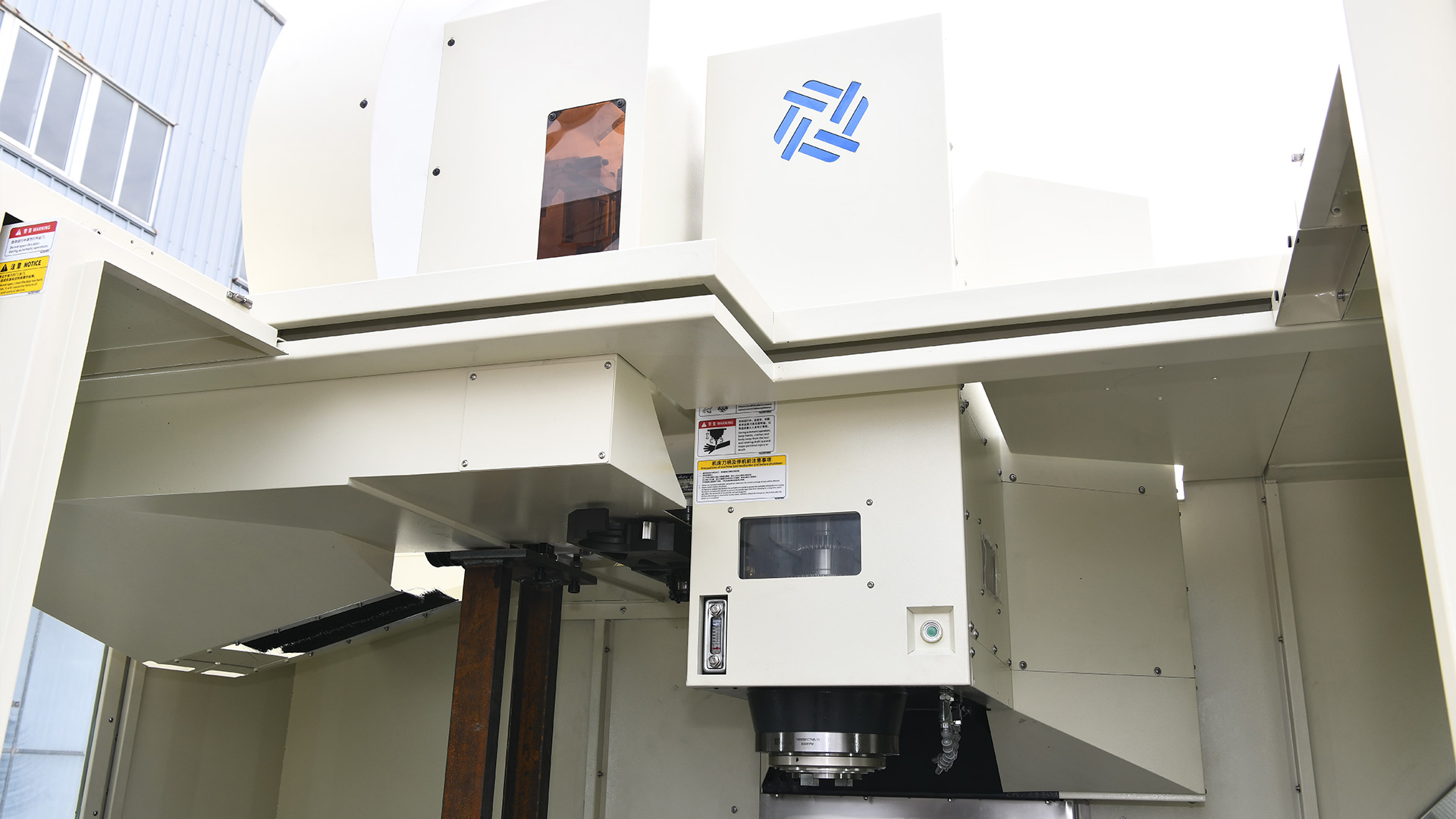

5.附带Z轴平衡系统
6.三轴匹配大扭矩伺服电
| 项 目 | 单位 | P-1055 | P-1160 | P-1370 | P-1690 | P-1890 |

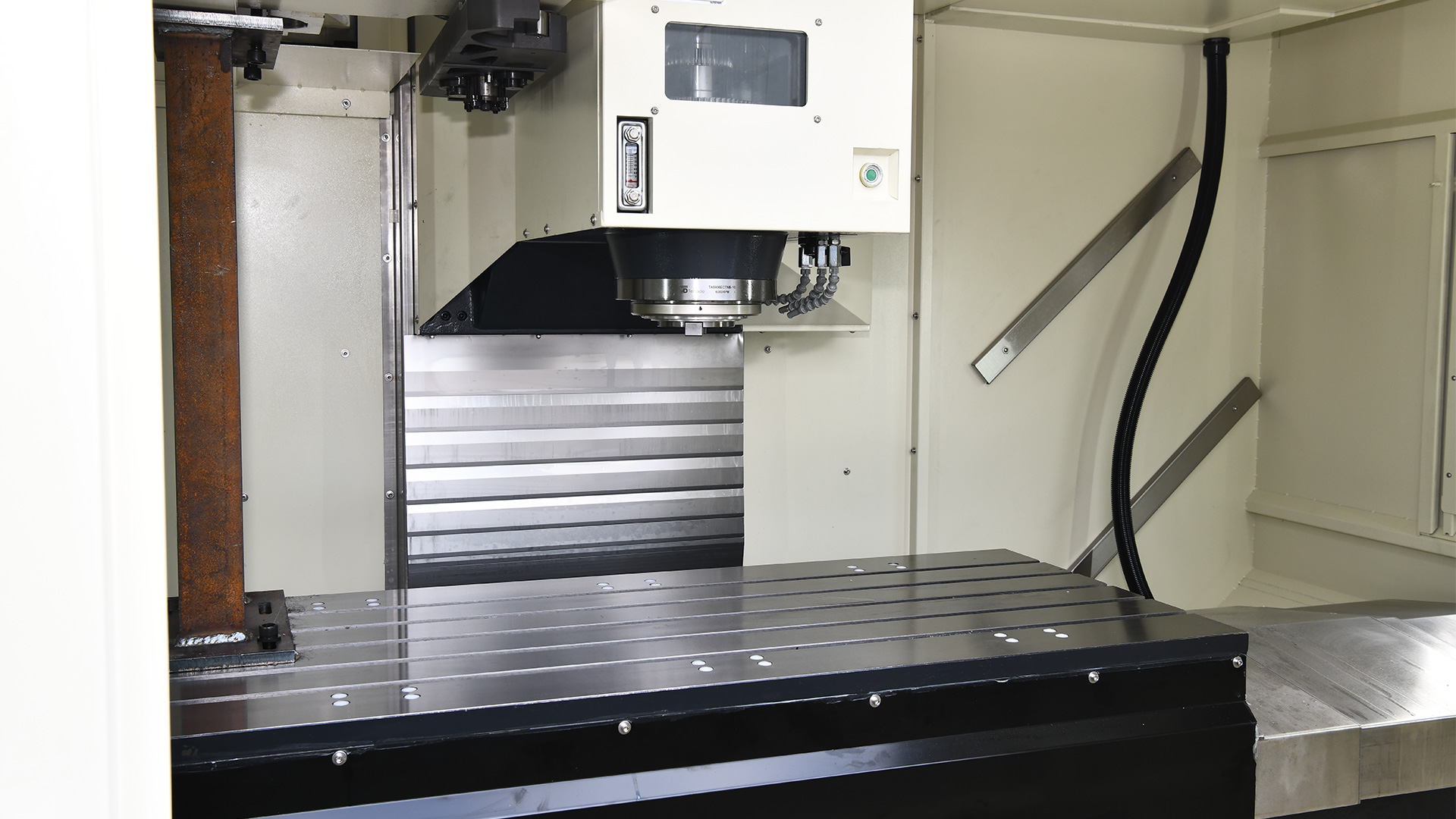

| 工作台尺寸 | mm | 1300*550 | 1300*600 | 1500*650 | 1800*900 | 2000*900 |
| 加工范围 | mm | 1000*550 | 1100*600 | 1300*700 | 1600*900 | 1800*900 |
|
T槽尺寸(中心距 *槽宽*槽数) |
mm | 100*18*5 | 100*18*5 | 100*18*5 | 120*22*7 | 164*22*5 |
| 工作台最大载重 | kg | 1200 | 1200 | 1600 | 2000 | 2500 |
| X/Y/Z轴行程 | mm | 1000/550/600 | 1100/600/600 | 1300/700/700 | 1600/900/800 | 1800/900/800 |
| 主轴鼻端至工作台面 | mm | 150-750(300-900) | 150-750(300-900) | 150-850(300-1000) | 150-950 | 150-950 |
| 主轴中心至Z轴护罩面 | mm | 560 | 605 | 710 | 920 | 920 |
| 主轴锥度 | BT40/BT50 | BT40/BT50 | BT50 | BT50 | BT50 | |
| 主轴转速 | rpm | 8000(6000) | 8000(6000) | 6000 | 6000 | 6000 |
| 主轴传动方式 | 皮带式(齿轮式1:4) | 皮带式(直联式) | 皮带式(齿轮式1:4) | 皮带式(齿轮式1:4) | 皮带式(齿轮式1:4) | |
| 主轴电机(发那科系统) | kw | 15-18.5(18.5-22) | 15-18.5(18.5-22) | 15-18.5(18.5-22) | 18.5-22(22-26) | 22-26 |
| 扭矩 | N.m |
连续额定扭矩为 95.5(102) |
连续额定扭矩为 95.5(102) |
连续额定扭矩为 95.5(102) |
连续额定扭矩为 102(140) |
连续额定扭矩为 140 |
| 切削进给(X/Y/Z轴) | mm/min | 1~16000 | 1~16000 | 1~16000 | 1~16000 | 1~16000 |
| 快速进给(X/Y/Z轴) | mm/min | 30000/30000/30000 | 36000/36000/36000 | 30000/30000/24000 | 24000/24000/24000 | 24000/24000/24000 |
| 定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 重复定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| 刀具数量 | T | 24 | 24 | 24 | 24 | 24 |
| 换刀方式 | 圆盘刀臂式 | 圆盘刀臂式 | 圆盘刀臂式 | 圆盘刀臂式 | 圆盘刀臂式 | |
| 最大刀具直径 | mm | φ80(φ150邻空) | φ80(φ150邻空) | φ125(φ200邻空) | φ125(φ200邻空) | φ125(φ200邻空) |
| 最大刀具长度 | mm | 300 | 300 | 350 | 350 | 350 |
| 最大刀具重量 | kg | 8 | 8 | 15 | 15 | 15 |
| 刀柄形式 | BT40 | BT40 | BT50 | BT50 | BT50 | |
| 换刀时间 | s | 2.5(T-T) | 2.5(T-T) | 3.5(T-T) | 3.5(T-T) | 3.5(T-T) |
| 电源需求 | kva | 30 | 30 | 40 | 40 | 50 |
| 机台重量 | kg | 7800 | 7500 | 11000 | 13500 | 16500 |
| 占地面积(长*宽*高-含水箱) | mm | 4250*2580*3200 | 4170*2550*3000 | 5050*2930*3600 | 6100*4000*3850 | 6500*4100*3900 |
