钻攻加工中心系列
钻攻加工中心系列：T-600、T-700、V8F
产品特点
- 全新一代series oi-MF(PLUS)采用触摸屏设计，操作性更佳，显示和按键输入操作进一步简化

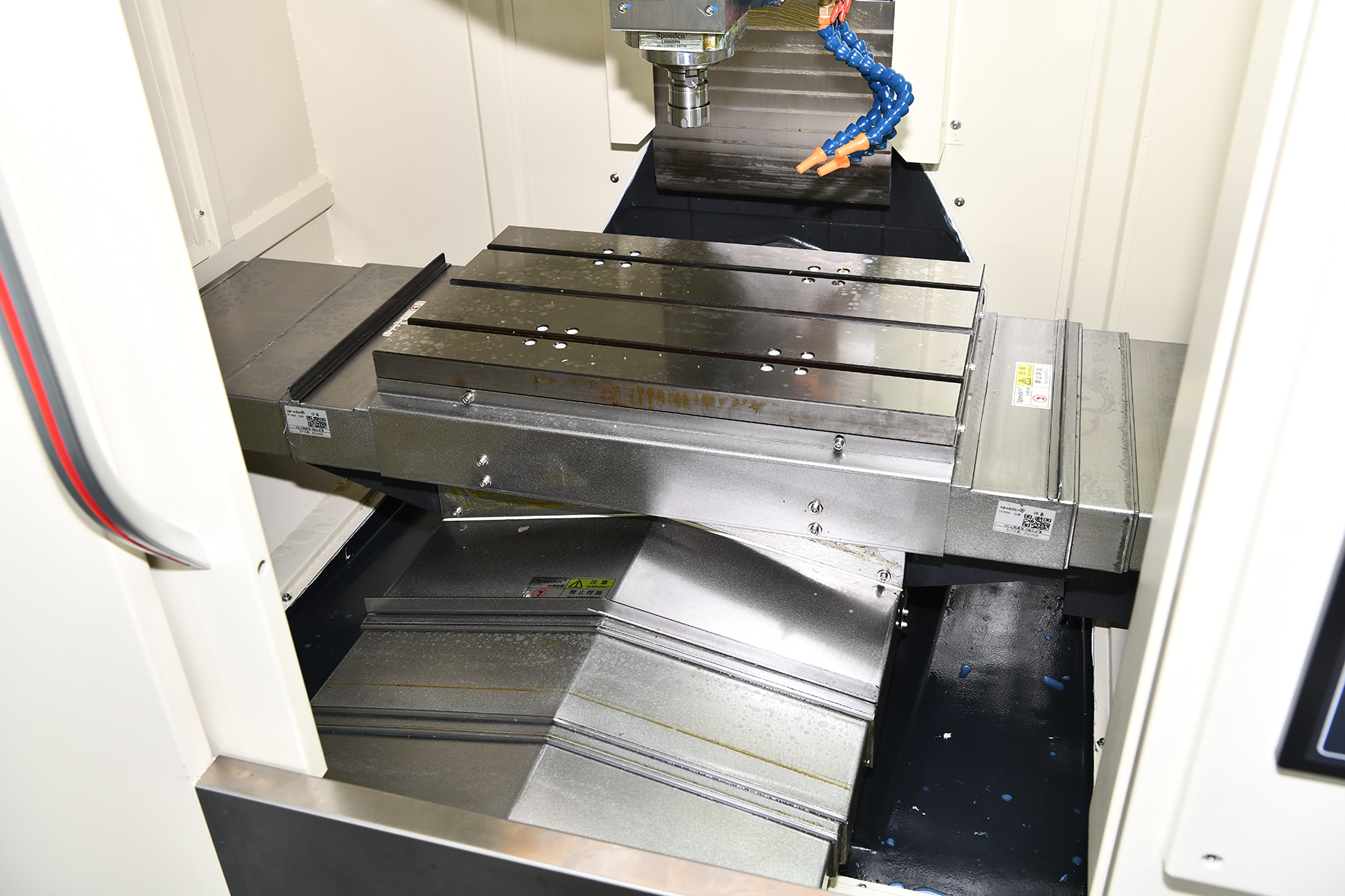

- X轴多片式伸缩护罩设计，占地空间更小
- Y轴大角度的防护，排屑和引导切屑液更顺畅
- Z轴盔甲式护罩，密封性更好，防护更可靠
- Z轴2.2G(S500的载重测试)
- 标准扭矩35Nm(5.5kW)
- 高扭矩规格72Nm(7.5kW)
| 项 目 | 单位 | T-600 | T-700 | V8F | |
| 工作台 | 工作台尺寸 | mm | 700*420 | 800*420 | 1100*430 |
| 加工范围 | mm | 600*450 | 700*450 | 800*450 | |
| T槽尺寸(中心距*槽宽*槽数) | mm | 14T*3*125 | 14T*3*125 | 125*18*3 | |
| 工作台最大载重 | kg | 250 | 250 | 500 | |
| 行程 | X/Y/Z行程 | mm | 600/450/330 | 700/450/330 | 800/450/485 |
| 主轴鼻端至工作台面 | mm | 150-480 | 150-480 | 150-645 | |
| 主轴中心至立柱轨道面距离 | mm | 464 | 464 | 501 | |

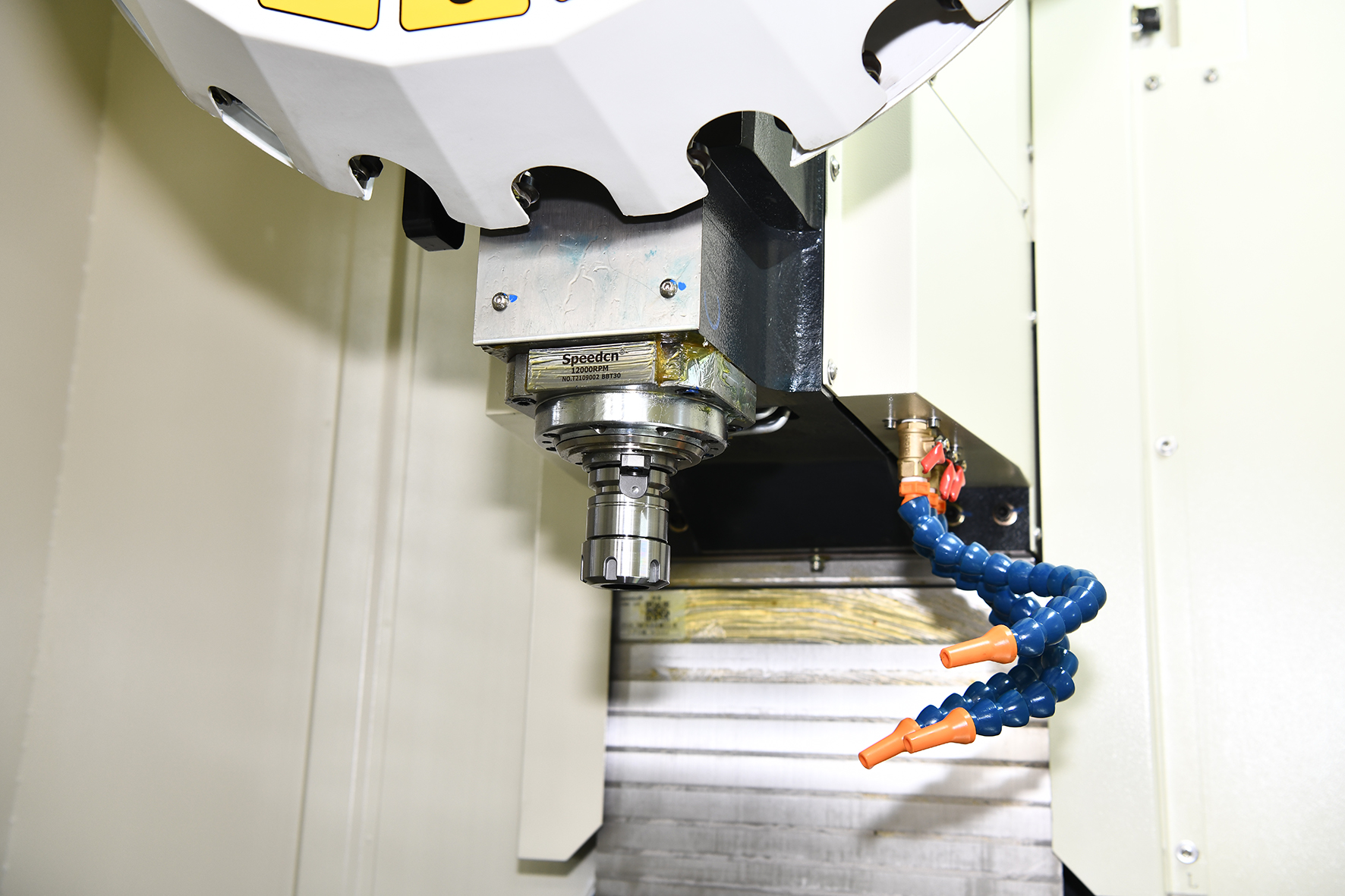

| 主轴 | 主轴锥孔 | BT30(φ110) | BT30(φ110) | BT40 | |
| 主轴转速 | rpm | 12000 | 12000 | 12000 | |
| 主轴传动方式 | 直联 | 直联 | 直联 | ||
| 主轴电机 | 主轴电机(发那科系统) | KW | 5.5 | 5.5 | 11 |
| 扭矩 | Nm | 35 | 35 | 52.5 | |
| 进给率 | 切削进给(X/Y/Z轴) | m/min | 1-12 | 1-12 | 1-10 |
| 快速移位(X/Y/Z) | m/min | 48/48/48 | 48/48/48 | 48/48/48 | |
| 精度 | 定位精度 | mm | 0.008 | 0.008 | 0.008 |
| 重复定位精度 | mm | 0.005 | 0.005 | 0.005 | |

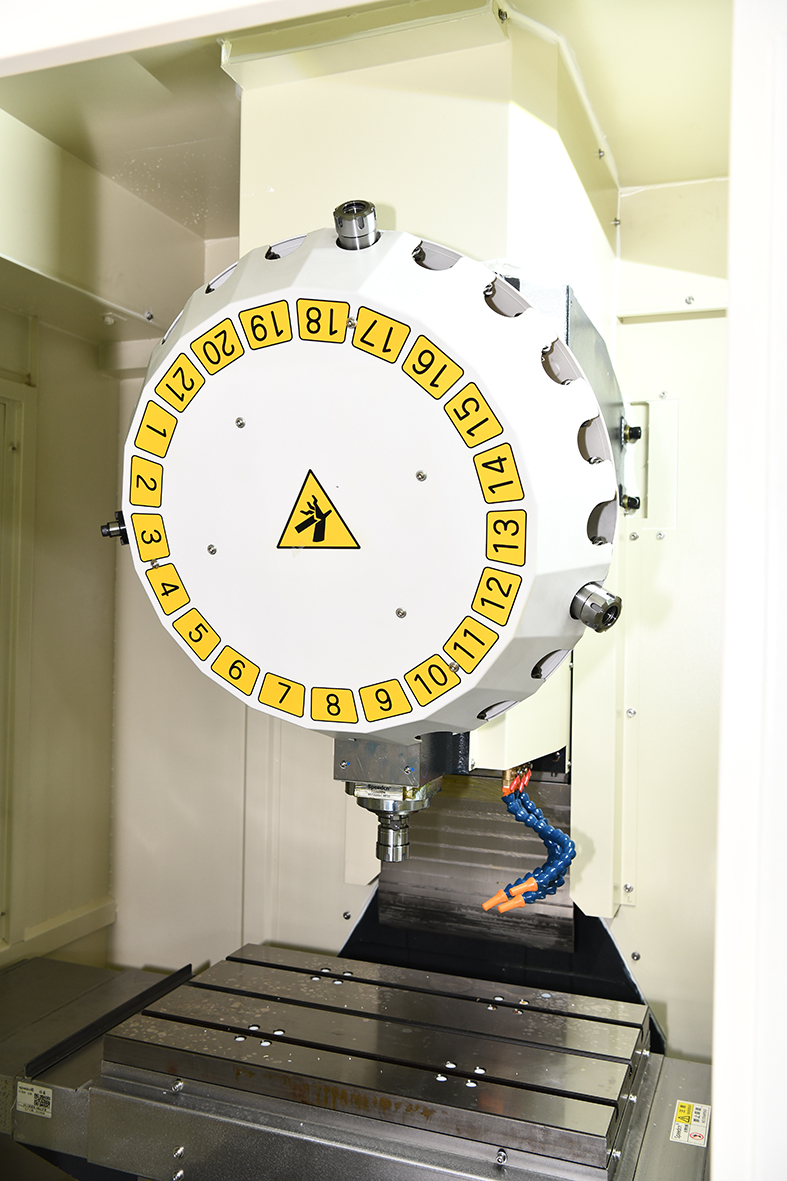

| 自动换刀系统 | 刀具数量 | T | 21 | 21 | 20 |
| 换刀方式 | 夹臂式 | 夹臂式 | 夹臂式 | ||
| 最大刀具直径 | mm | 60(邻空80) | 60(邻空80) | Φ100 | |
| 最大刀具长度 | mm | 250 | 250 | 250 | |
| 最大刀具重量 | kg | 3偏载/10满载 | 3偏载/10满载 | 5 | |
| 刀柄形式 | BT30 | BT30 | BT40 | ||
| 换刀时间(T-T) | s | 1.35 | 1.35 | 1.5 | |
| 其他 | 电源需求 | Kva | 10 | 10 | 15 |
| 排屑方式 | 后冲屑 | 后冲屑 | 后冲屑 | ||
| 机台重量（约） | kg | 2800 | 3000 | 4230 | |
| 占地面积(长*宽*高-含水箱) | mm | 1750*2451*2500 | 1880*2351*2500 | 2240*2346*2730 |
