龙门式沟道磨床系列
龙门式沟道磨床系列:S-800、S-1000、S-2000
产品特点

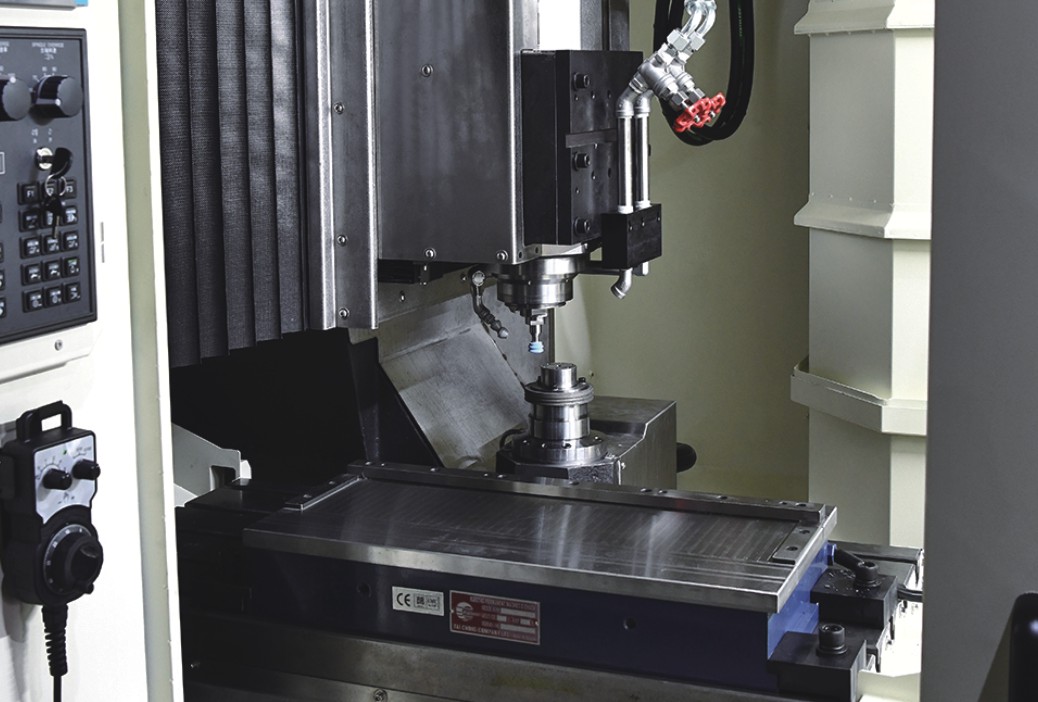

- 龙门式结构三轴立磨
- 可磨削内、外球道、边
- 可磨削异型凸轮、绣花轴、滑块等
- 直线电机轴控制技术
- 全闭环光栅尺控制
- 2-6万转高速电主轴

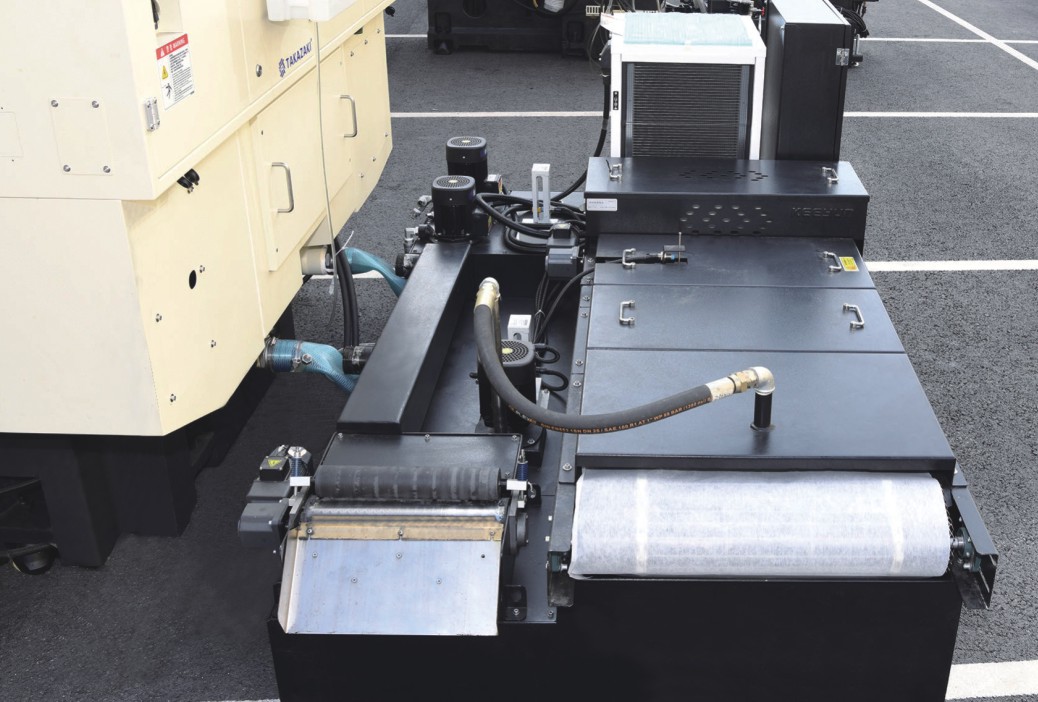

- 水箱标配纸带过滤+磁性分离

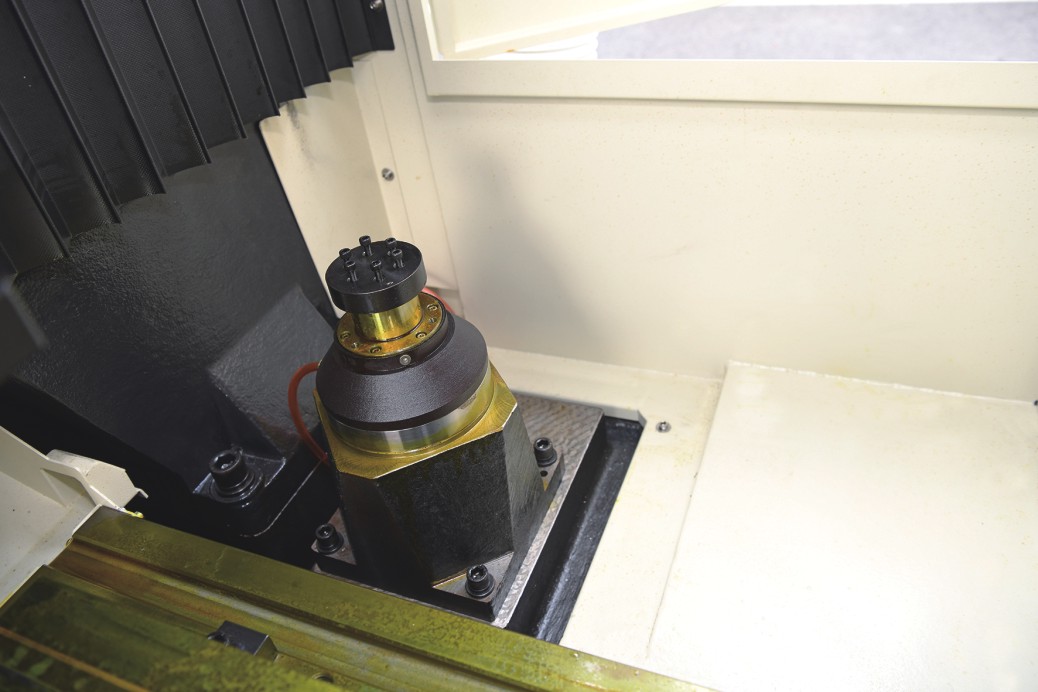

- 圆跳动0.001um修真器主轴
- 高强度的铸件结构设计,防止振动
项目 | 单位 | S-800 | S-1000 | S-2000 |
工作台尺寸 | mm | 900*420 | 1000*500 | 1800*500 |
电永磁吸盘 | mm | 680*200 | 680*300 | 1800*400 |
工作台最大载重 | kg | 300 | 500 | 700 |
X/Y/Z轴行程 | mm | 900/320/100 | 1100/400/180 | 2050/400/180 |
主轴鼻端至工作台面 | mm | 40-140 | 40-220 | 40-220 |
主轴锥孔 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧 | |
主轴转速 | rpm | 40000/60000 | 24000-30000 | 24000-30000 |
主轴传动方式 | 电主轴 | 电主轴 | 电主轴 | |
切削进给(X\Y\Z轴) | m/min | 12 | 12 | 12 |
快速进给(X\Y\Z) | m/min | 12 | 12 | 12 |
定位精度 | mm | 0.005 | 0.005 | 0.005 |
重复定位精度 | mm | 0.003 | 0.003 | 0.003 |
电源需求 | Kva | 15 | 30 | 30 |
排屑方式 | 磁性分离+纸带过滤 | 磁性分离+纸带过滤 | 磁性分离+纸带过滤 | |
机台重量 | kg | 3200 | 5800 | 12000 |
占地面积(长*宽*高-含水箱) | mm | 2200*3800*2100 | 2700*4500*2600 | 2700*6800*2600 |
