 线轨磨床系列

高崎智能

产品目录(使用手册)
下载

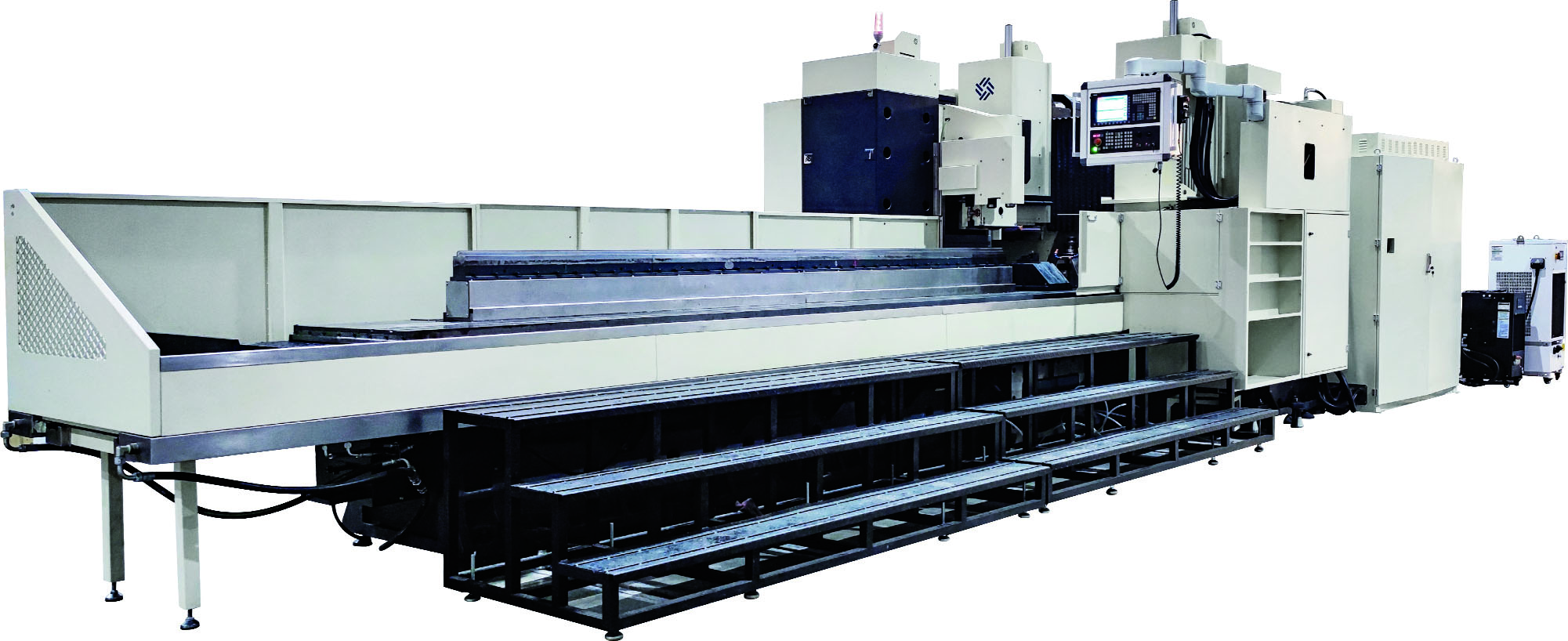

线轨磨床系列：LR445、LR665
产品特点

  1. 龙门式7轴线轨磨床
  2. 标配高精度修整器主轴
  3. 工作台高精度直线电机驱动
  4. 海德汉光栅尺全闭环控制
  5. 标配静压主轴30KW
  6. X轴导轨大功率润滑循环功能
  7. 自动校直工件
  8. Z轴带平衡杠功能
  9. 丝杆冷却恒温控制功能

  项目 单位 LR445 LR665
加工范围 工作台面积（前后*左右） mm 615*900 7850*900
最大研磨长度 mm 4300 6000
加工导轨范围 mm 20-45 35-65
磁盘面积 mm 4300*16-36 6000*30-50
磁盘最大承载重量 kg 300 400
磁盘面至卧式修整器中心距 mm 405 405
双立式主轴开距 mm 360-1160 360-1160
立卧式主轴开距 mm 575 575
双主轴 马达 KW 30（磨45型以下） 45
主轴形式   动静压式主轴 动静压式主轴
主轴转速 rpm 0~1500 0~1500
砂轮（内轮*厚度*外径） mm Φ600*18~65*Φ304.8 Φ600*18~65*Φ304.8
X进给（工作台） 行程 mm 5600 7300
轨道 mm 45型滚珠线轨 45型滚珠线轨
进给速率 m/min 30-50 30-50
马达峰值推力 N 6867.7*2=13735.4 6867.7*2=13735.4
传动   线性马达 线性马达
Y1/Y2进给（立头双轴） 行程 mm 400 400
滚珠螺杆（直径*螺距） mm 50*10 50*10
伺服马达 KW 2 2
移动速度 m/min 6 6
最小设定单位 mm 0.001 0.001
轨道   55型滚柱滑轨 55型滚柱滑轨
Z1/Z2上下（立头双轴） 行程 mm 200 200
滚珠螺杆（直径*螺距） mm 45*10 45*10
伺服马达 KW 2 2
移动速度 m/min 6 6
最小设定单位 mm 0.001 0.001
轨道   55型滚柱滑轨 55型滚柱滑轨
砂轮修整器 钻石滚轮（外径*厚度*内径） mm (120*40*52)配合线轨大小 (120*40*52)配合线轨大小
最高转速 rpm 2000 2000
伺服马达 KW 2 2
主轴形式   轴承式主轴 轴承式主轴
卧式副主轴 主轴形式   动静压式主轴 动静压式主轴
马达 KW 11（磨45型以下） 11（磨45型以下）
主轴转速 rpm 0-2000 0-2000
砂轮尺寸（内径*厚度*外径） mm 400*50*127 400*50*127
卧式主轴前后进给（Y3轴） 行程 mm 300 300
滚珠丝杆（直径*螺距） mm 40*10 40*10
伺服马达 KW 2 2
移动速度 m/min 6 6
最小设定单位 mm 0.001 0.001
轨道   45型滚柱滑轨 45型滚柱滑轨
卧式主轴上下进给（Z3轴） 行程 mm 300 300
滚珠丝杆（直径*螺距） mm 45*10 45*10
伺服马达 KW 2 2
减速比   1:05 1:05
移动速度 m/min 6 6
最小设定单位 mm 0.001 0.001
轨道 mm 45型滚柱滑轨 45型滚柱滑轨
尺寸 机器尺寸（不含水机附件） mm （14500长*3300宽*2850高） （17500长*3300宽*2850高）
占地空间 mm （15000长*3500宽*4000高） （18000长*3500宽*4000高）
装箱尺寸 mm 拆分发货 拆分发货
机器重量（不含水机附件） kg 约35000（以最终出货为准） 约42000（以最终出货为准）
